液晶拼接屏顯示系統的組成部分分為硬件和軟件兩個部分。其中硬件部分又分為三個組成部分，分別是電腦、控制處理器、液晶拼接屏。而軟件基本上都是要安裝在控制電腦上，實現各種顯示的功能。
如果有多臺，那么就要設置一臺是控制電腦，用于安裝軟件，其它作為輔助輸出設備。電腦可以是臺式機也可以是筆記本，需要注意的是最好配置獨立顯示與高清HDMI輸出接口，這樣會(huì )保證順暢運行，同時不用轉接，直接可以從HDMI輸出連接到中控設備上。
從電腦輸出的HDMI高清線要接入中控系統，如果是一臺電腦輸出，那么可以接入分配器，如果是多臺電腦，那么中控系統就要用矩陣，因為分配器只有一個信號進，而矩陣可以是多個。不管是分配器還是矩陣，都普及了HDMI接口，只需要把電腦輸出的HDMI高清線接入到它們的輸入接口即可。

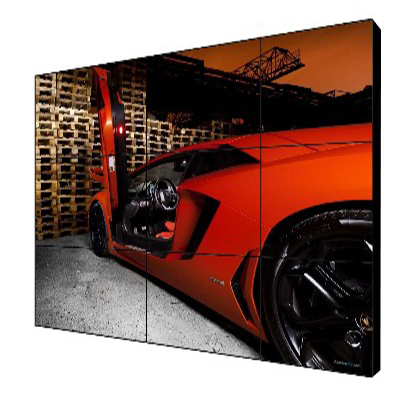

從中控設備上的輸出接口，由HDMI高清線分別連接到每一塊液晶拼接屏上，并且液晶拼接屏與液晶拼接屏之間再由網線進行串聯，這樣三個部分就連接起來了。液晶拼接屏的功能是顯示，前端輸入什么信號它就顯示什么信號，只不過它本身具有拼接的功能，所以我們只需要把液晶拼接屏想象成為一個大顯示器即可。
