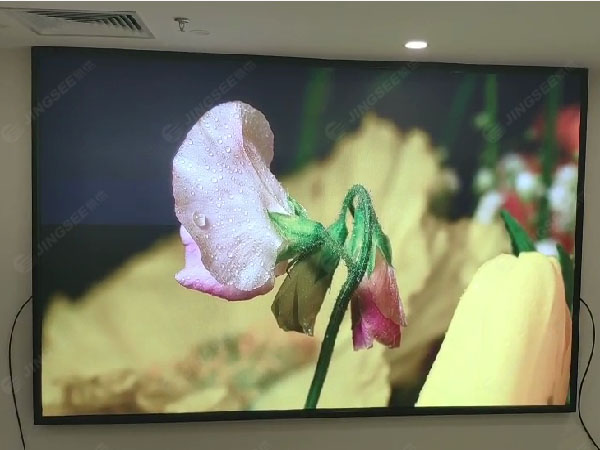

景信今天就在這里為大家簡單的說一下串行接口8位LED顯示屏驅動器，這個和市面上的LED顯示大屏有區別，可以說是縮小版。
串行接口8位LED顯示屏驅動器：MAX7219/MAX7221是一種集成化的串行輸入/輸出共陰極顯示驅動器,它連接微處理器與8位數字的7段數字LED顯示屏，也可以連接條線圖顯示器或者64個獨立的LED。其上包括一個片上的B型BCD編碼器、多路掃描回路，段字驅動器，而且還有一個8*8的靜態RAM用來存儲每一個數據。只有一個外部寄存器用來設置各個LED的段電流。MAX7221與SPI?、QSPI?以及 MICROWIRE?相兼容，同時它有限制回轉電流的段驅動來減少EMI（電磁干擾）。
一個方便的四線串行接口可以聯接所有通用的微處理器。每個數據可以尋址在更新時不需要改寫所有的顯示。MAX7219/MAX7221同樣允許用戶對每一個數據選擇編碼或者不編碼。
整個設備包含一個150μA的低功耗關閉模式，模擬和數字亮度控制，一個掃描限制寄存器允許用戶顯示1-8位數據，還有一個讓所有LED發光的檢測模式。
在應用時要求3V的操作電壓或segment blinking，可以查閱MAX6951數據資料。
