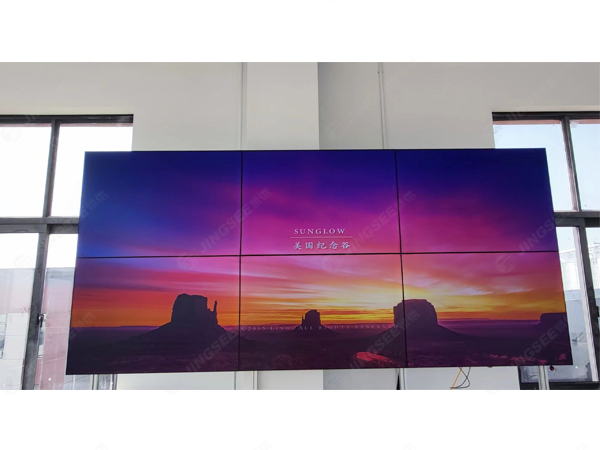

液晶拼接屏作為一種工業級的顯示器，它的結構與液晶電視基本相同，核心零部件是液晶面板，而在面板的后面還有一個控制器，這個控制器的主要功能就是拼接功能，也就是多個液晶拼接屏可以拼接成一個大的顯示器，這也是為什么它被稱之為拼接屏的原因。
雖然液晶拼接屏自帶拼接控制器，可以實現拼接功能，但是還需要在后端安裝一個控制設備，用來銜接電腦與大屏。目前應用最多的當屬HDMI分配器、矩陣、解碼器、外置圖像處理器等。根據不同的功能與用途，所選用的控制設備也不一樣。
比如我們9塊屏拼接，分配器只能有一路輸入信號，通常是使用一臺1進12出的分配器，從電腦的顯卡輸出中接一條HDMI高清線到分配器的輸入接口，然后從輸出接口接9條HDMI線到每一塊液晶拼接屏上面。這樣可以實現兩種顯示效果，一是9塊屏顯示一個大畫面，二是9塊屏同時顯示9個同樣的畫面。
而矩陣相比與分配器在于解決了多臺電腦輸入的問題，可以任意切換顯示，而解碼器主要用于視頻監控顯示，如果需要畫面漫游等則需要搭配外置圖像處理器。
屏與屏之間還要通過網線進行串聯，讓屏與屏之間發生聯系才能實現畫面的拼接。從1號屏開始引出網線到2號屏，以此類推，把所有的液晶拼接屏串起來，從而實現電腦到分配器，再到每一塊屏的連接。
